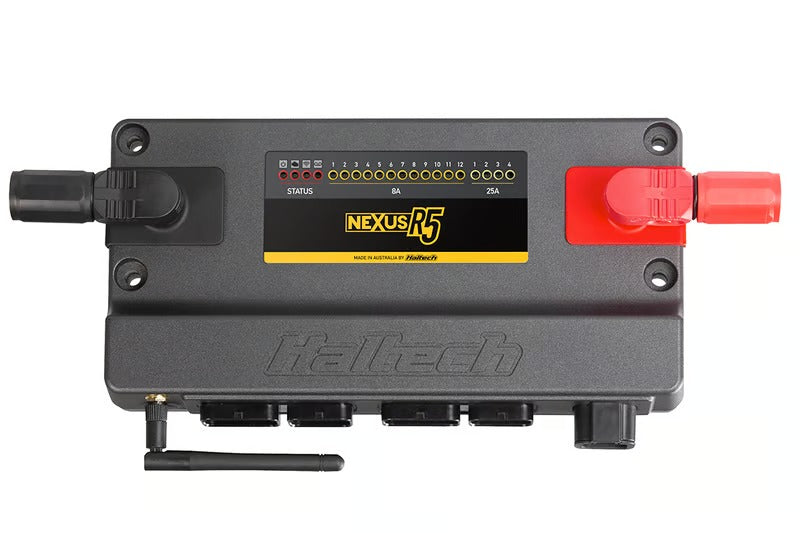

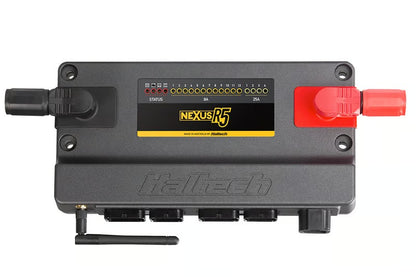

Haltech Nexus R5 + Juego de conectores y pines

NEXUS R5 + juego de conectores y pines [HT-195100]

Adecuado para: Aplicaciones de competición en las que se requieren funciones avanzadas de competición, registro de datos y control de la gestión de la energía.

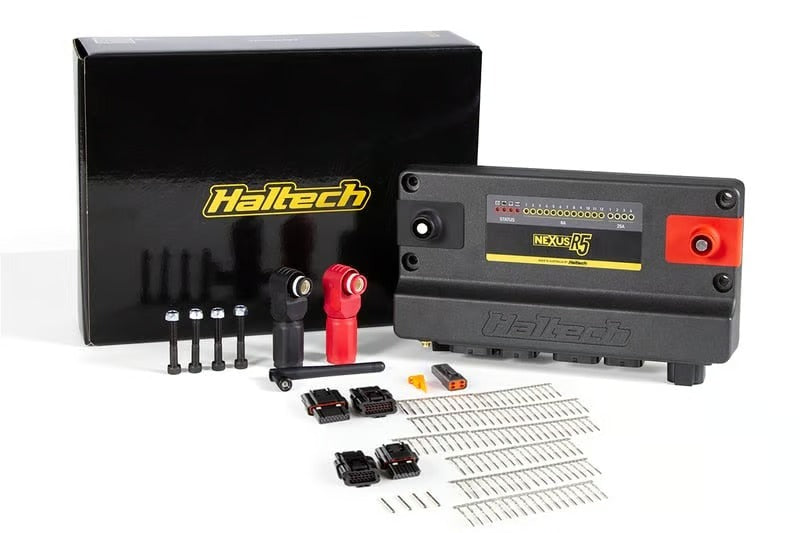

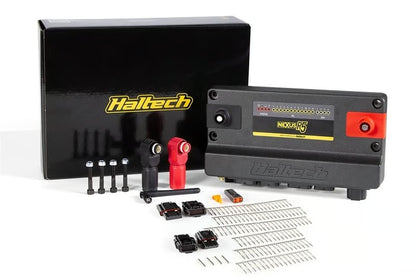

Incluye: VCU NEXUS R5, conectores SurLok (rojo y negro), antena Wi-Fi, pernos de montaje, cable USB-C, tapa antipolvo USB-C. Juego de conectores y pines: AMP de 26 pines llave 1 y 3, de 34 pines llave 1 y 2, DTP-4.

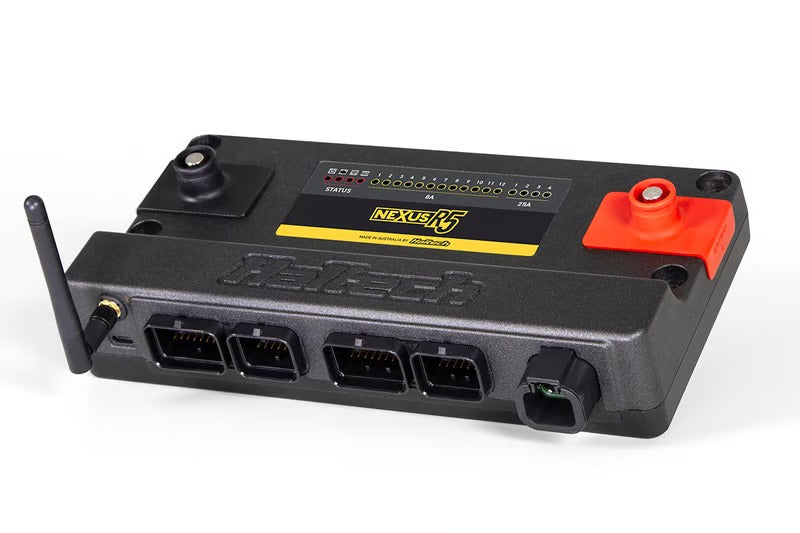

DESCRIPCIÓN GENERAL DE LA VCU

Nexus R5 es el producto estrella de Haltech, que combina la funcionalidad de un módulo de distribución de energía, un registrador de datos, un controlador de banda ancha de doble canal y un sistema de gestión del motor de última generación en un potente dispositivo que denominamos VCU (Unidad de Control del Vehículo).
4 salidas de 25 A (continuas) con capacidad PWM push-pull (5 kHz) (para alimentación de inyectores/bobinas, transbrake, termoventilador, bomba de combustible)
12 salidas de 8 A (continuas) de lado alto (PWM de baja velocidad, 200 Hz) (alimentación de sensores, solenoides NOS, etc.)
18 controladores de inyector de pico/retención (pueden utilizarse como salidas de accionamiento de lado bajo)
12 salidas de encendido de baja corriente (pueden utilizarse como salidas de accionamiento de lado bajo)
8 salidas de accionamiento de lado bajo, con capacidad PWM (DPOs)
4 salidas push-pull/puente en H (8 A, con capacidad PWM), por ejemplo, para acelerador electrónico
23 entradas analógicas de 0-5 V con redundancia para acelerador electrónico y pullup de 5 V conmutable
Entradas de disparo e inicio con entradas diferenciales, umbrales ajustables y filtros de fallos
10 entradas pulsadas síncronas, cruce por cero o umbrales ajustables: entradas de sensor de leva, entradas de frecuencia o entradas analógicas de 0-5 V
2 controladores de banda ancha a bordo, compatibles con NTK y LSU4.9
3 puertos CAN con terminación conmutable
Juego de conectores y pines - Adecuado para Nexus R5
Para uso en la conversión de un telar existente para adaptarse a las aplicaciones NEXUS R5.

CARACTERÍSTICAS DE LA VCU

Controlado mediante NSP (Nexus Software Programmer)
Aprendizaje a largo plazo
Control del motor paso a paso
Control de sobrealimentación de bucle cerrado 4D
Control de CO2 de bucle cerrado
Ralentí rotacional
Control de lanzamiento
Control de tracción
Anti-lag
Control de doble picado
Control de freno de transmisión
Temporizador de carrera
Inyección de combustible multietapa
Protección del motor multinivel
Control de óxido nitroso de 6 etapas
Control de leva variable de 4 sensores
Control de purga de aire de admisión
Control de cambio plano
Control de recorrido de choque y altura de marcha
Gestión avanzada de par
Wi-Fi a bordo
CONTROL DE TRANSMISIÓN AUTOMÁTICA
Ford AODE/4R70W
GM 4L60E
GM 4L80E
Toyota A340E
Lenco
Liberty
