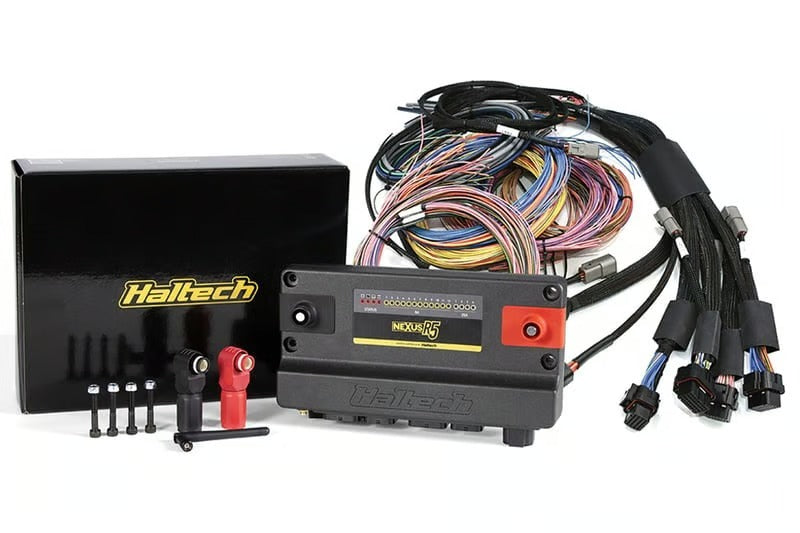

Haltech Nexus R5 + Kit de cableado universal de 5 m

Nexus R5 + Kit de Cableado Universal 5M [HT-195201]

Apto para: Aplicaciones de carreras donde se requieren funciones avanzadas de carrera, registro de datos y control de gestión de energía.

Incluye: VCU NEXUS R5, conectores SurLok (rojo y negro), antena Wi-Fi, pernos de montaje, cable USB-C, tapa antipolvo USB-C. Juego de enchufes y pines: AMP de 26 pines llave 1 y 3, de 34 pines llave 1 y 2, DTP-4. Arnés de cableado universal para motor NEXUS R5 de 5M/16' con pasamuros cortafuegos de 2.5 pulgadas (63.5 mm).

RESUMEN DE VCU

Nexus R5 es el producto estrella de Haltech que combina la funcionalidad de un módulo de distribución de energía, un registrador de datos, un controlador de banda ancha de doble canal y un sistema de gestión de motor de última generación en un potente dispositivo que llamamos VCU (Unidad de Control del Vehículo).
4 salidas push-pull PWM capaces (5 kHz) de 25 A (continuos) (para alimentación a inyectores/bobinas, freno de transmisión, termoventilador, bomba de combustible)
12 salidas de lado alto de 8 A (continuos) (PWM de baja velocidad, 200 Hz) (alimentación a sensores, solenoides NOS, etc.)
18 controladores de inyectores de pico/retención (pueden usarse como salidas de baja tensión)
12 salidas de encendido de baja corriente (pueden usarse como salidas de baja tensión)
8 salidas de baja tensión, con capacidad PWM (DPOs)
4 salidas push-pull / puente en H (8 A, con capacidad PWM), por ejemplo, para acelerador electrónico
23 entradas analógicas de 0-5 V con redundancia para acelerador electrónico y pullup de 5 V conmutable
Entradas de disparo y home con entradas diferenciales, umbrales ajustables y filtros de ruido
10 entradas pulsadas síncronas, cruce por cero o umbrales ajustables - entradas de sensor de leva, entradas de frecuencia o entradas analógicas de 0-5 V
2 controladores de banda ancha integrados, compatibles con NTK y LSU4.9
3 puertos CAN con terminación conmutable

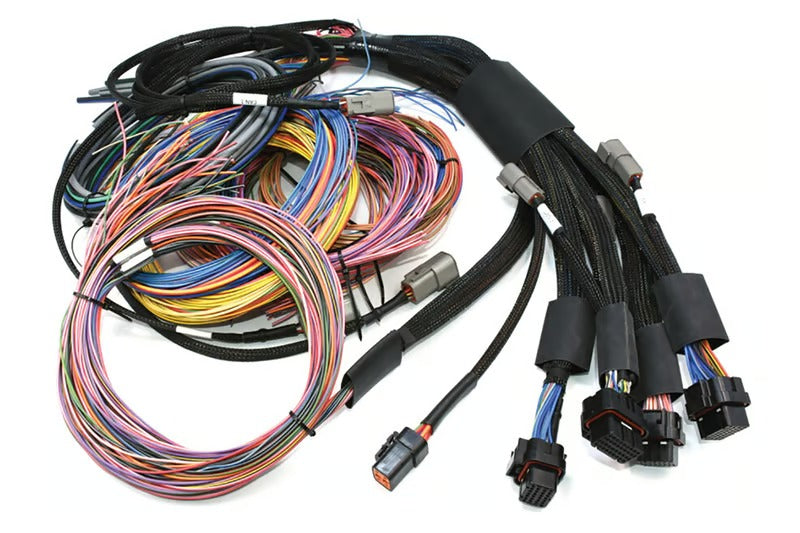

RESUMEN DEL CABLEADO
Ideal para coches de carreras dedicados, cambios de motor y trabajos de cableado personalizados. El arnés de cableado universal tiene un juego de conectores ECU en un extremo y cables sin terminar en el otro. Todos los cables del extremo sin terminar están codificados por colores y claramente etiquetados. Conecte su ECU Haltech al extremo terminado y siga su diagrama de cableado para todas las conexiones del motor. ¡Cargue su mapa base y estará listo para comenzar!
Cables codificados por colores y etiquetados que coinciden con el diagrama de cableado detallado para un proceso de construcción sin confusiones.
El diagrama de cableado se acompaña del manual completo de la VCU y del software ubicado en la llave USB proporcionada con la VCU, o descargable desde el sitio web de Haltech.

CARACTERÍSTICAS DE LA VCU

Controlado a través de NSP (Nexus Software Programmer)
Aprendizaje a Largo Plazo
Control de Motor Paso a Paso
Control de Boost de Lazo Cerrado 4D
Control de CO2 de Lazo Cerrado
Ralentí Rotacional
Control de Lanzamiento
Control de Tracción
Anti-Lag
Control Dual de Detonación
Control de Freno de Transmisión
Temporizador de Carrera
Inyección de Combustible Multietapa
Protección de Motor Multinivel
Control de Óxido Nitroso de 6 Etapas
Control de Levas Variable con 4 Sensores
Control de Sangrado de Aire de Admisión
Control de Cambio Plano
Control de Recorrido de Amortiguación y Altura de Conducción
Gestión Avanzada de Par
Wi-Fi Incorporado
CONTROL DE TRANSMISIÓN AUTOMÁTICA
Ford AODE/4R70W
GM 4L60E
GM 4L80E
Toyota A340E
Lenco
Liberty
